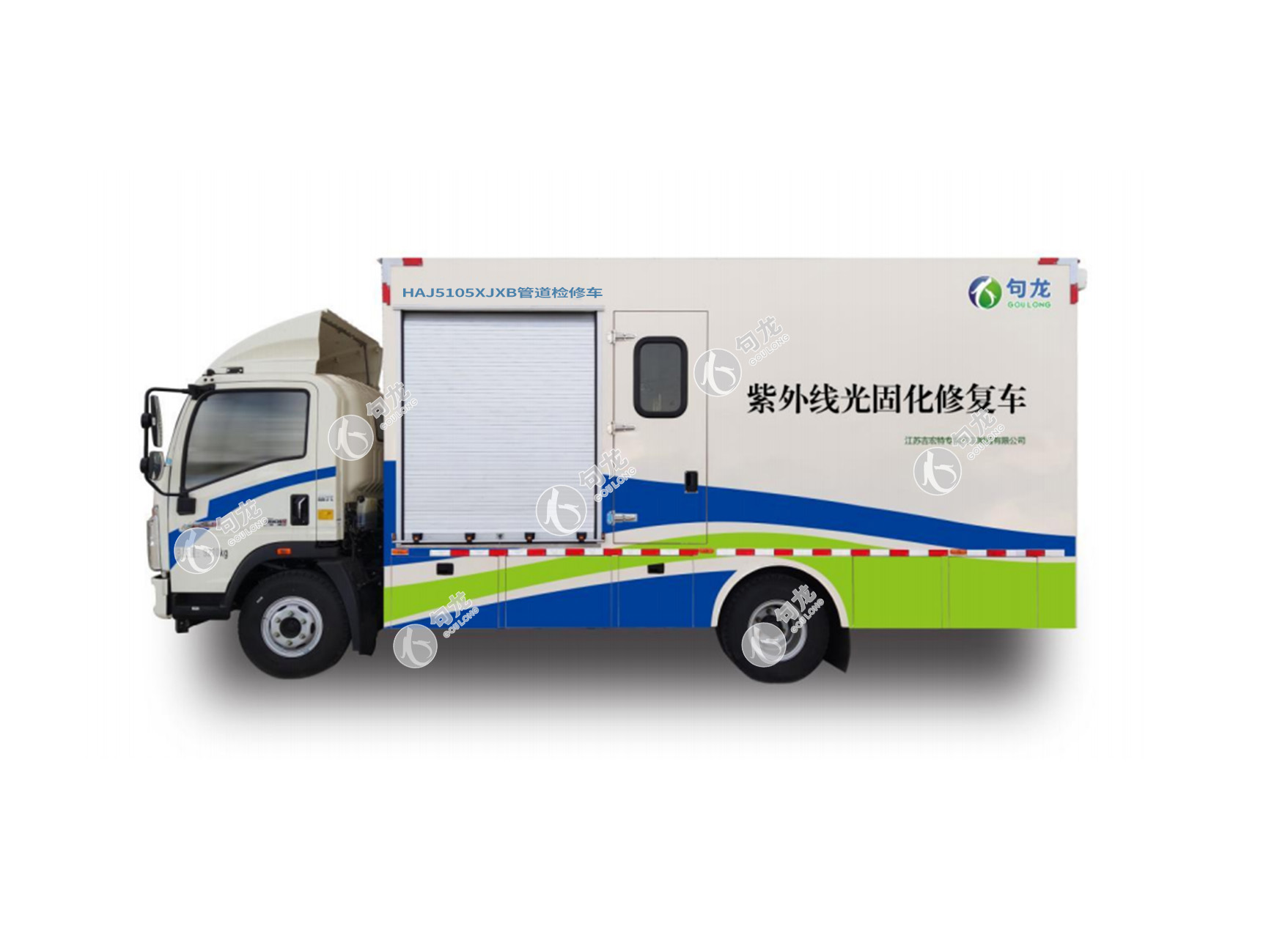

sv1000系列管道检修车
车辆适用范围及设计特点:
车辆主要用于地下管网的非开挖修复,适应管径范围150-1600mm。
西门子plc智能数控系统,
操作直观、便捷,所有系统功能均通过触摸屏控制,可选中文。
线缆盘自动收线,支持手动操作。
标配200米线缆,线缆长度可延长至300米。
灯脚和uv灯自动伸缩扩展,
可以根据实际情况灵活电动调节伸缩的大小。
包含前置摄像和后置摄像双摄像头,
含自动找平功能,具有高温自防护和防水特性。
独有的经德国streicher工厂定制改装升级的德国全进口贝克becker鼓风机,风量600m³/h(10m³/min)。
安装有自平衡空气冷却系统,
自动泄压排气,安全性更高;更好地满足大管径充气的要求。
全国热线

0517-83750818

产品详情

车辆技术参数

序号

项目名称

描述

备注

1

整车

车辆名称

haj5105xjxb管道检修车



总质量kg

9990

外型尺寸mm

7395×2500×3720

2

底盘

底盘型号

bj1108vejed-f3

福田欧马可



发动机型号

f3.8ns6b156

功率kw

115

排放标准

国六

3

动力输出

底盘配有取力窗口

用于驱动各种液压装置



4

厢体

尺寸

5500×2400×2600



分舱

前舱为发电机组舱;后舱为人员操作室和用于专用设备舱



开门

前部左右两侧各开门,尾部对开门



材质

高强度耐候钢



特殊要求

前舱与中舱之间做一道封闭式隔音层



内衬工艺要求

均为铝合金花纹板



5

发电机组

功率

55kw



最低噪音值

50db



装配部件

配电柜、线缆卷盘等



6

检修设备控制单元

主控操作屏

西门子plc智能数控系统,全触摸工业屏



uv数据采集报告和视频

记录实测的固化数据和视频影像。包括带有usb接口的终端



远程处理模块

具备,可由德国工程师远程检测和解决因系统问题而产生的故障



功率增加模块

8 x 650w和 8 x 1000w,安装在电缆卷筒的顶部



7

电缆卷筒

型号

电缆卷筒 (含200米固化电缆)



拉速

自动0-4m/min,支持手动操作



缆线长度

标配200m,可延长至300m



部件

可摆臂或旋转的电缆旋转架,并安装有照明灯



性能

具备耐磨、耐腐蚀、耐高温等专用特性



8

大灯链

型号

灯链



管径范围

dn600-dn1600



数量

2组灯链,每组灯链4个uv灯



安装

可将uv前置摄像头和后置摄像头安装在任一灯链组上



灯脚

自动伸缩扩展



状态显示

百分比显示在操作友好界面上,可灵活电动调节伸缩的大小,适应了各种管道和管型态的变化,不易管内卡机



部件

包含4个表面温度红外传感器,2个环境温度传感器,用于探测内衬表面温度和空气温度,给uv固化速度的设置及调整提供参考数据



适用管道

适用于圆形管道及异型管道,如蛋形管道、箱涵



功率

8x1000w



9

小灯链

型号

小灯链



管径范围

dn150-dn600



数量

两组可拆卸分式灯链,每组4个uv灯



适用管径

选装灯链也适用于蛋形管道



功率

8x400w和8x650w



部件

包含3个表面温度红外传感器,1个环境温度传感器



10

摄像头

前置

用于uv固化的高性能摄像头,自动找平功能和摄像头灯



后置

独有的后置高性能摄像头,后置安装,用于观察经过紫外光处理的区域,含摄像头灯



11

鼓风机

品牌

德国进口



功率

18.5kw



流量控制

0-1000mbar,管径大于1000mm,需要50mbar的启动压力



自平衡温控风冷系统

2套风冷系统;可以通过控制面板一点一点地进行微调



自动泄压排气

旁路中的调节阀可连续开启或关闭,控制出风量,自动泄压排气



电缆长度

10m



风量

600m3/h



12

导轮组,相关组件

上下导轮和组件

支撑杆组件10米长的耐高温软管dn76,两侧均带有b-75连接器;软管将鼓风机的b-75接头与封隔器的b-75接头相连



气压测量软管

长10 米,两侧均带有空气接头,一端连接在电缆卷筒上,另一端连接在封隔器上。测量内衬中的内部气压,压力将显示在视频屏幕上



13

备品备件



维修配件、连接件、绳索、绑扎固定工具等
